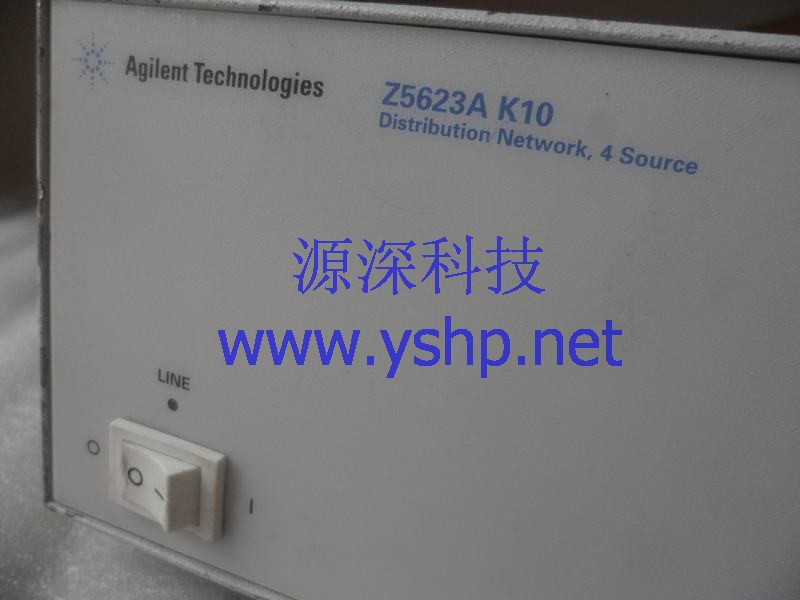

Product Name：上上海 安捷伦 Agilent 分布式放大器 Z5623A K10 Distribution Network 4 source

Part Number：Z5623AK10

特性
支持 4 个 PSG 信号发生器以锁相和相干模式在公共频率上运行
两种工作模式： 分布模式和校准模式
分布模式下的配置
频率范围： 250 MHz 至 6 GHz

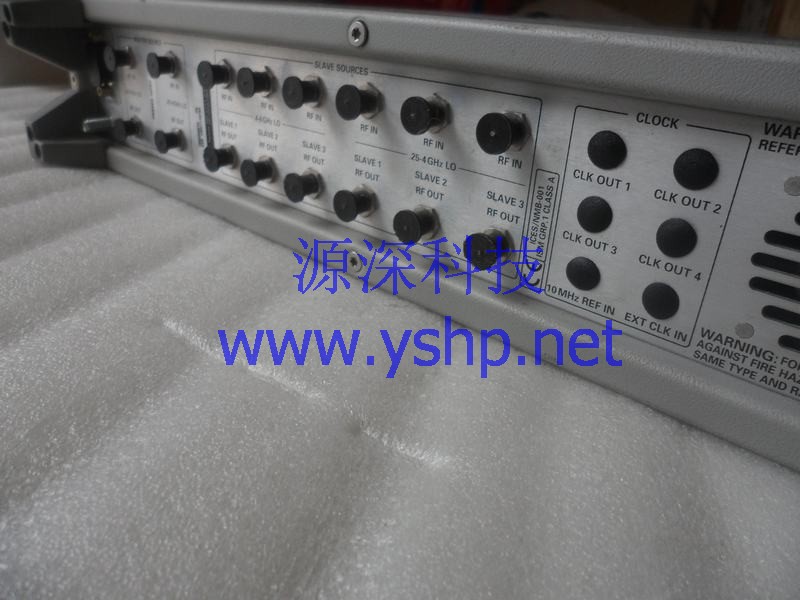

连接: 1 个射频输入（50 欧姆，SMA 阴头连接器，后面板）和 4 个射频输出（50 欧姆，SMA 阴头连接器，后面板）
校准模式下的配置
频率范围： 250 MHz 至 6 GHz
连接: 4 个射频输入（50 欧姆，SMA 阴头连接器，后面板）和 4 个射频输出（50 欧姆，SMA 阴头连接器，后面板）

描述
Z5623AK10 分布式放大器支持 4 个 Agilent ESG 信号发生器以锁相和相干模式在公共频率上运行。 它具有两个工作频段： 250 MHz 至 4 GHz，以及 4 GHz 至 6 GHz。 注：为了利用 4 至 6 GHz 频段，E4438C 信号发生器必须配备选件 506、HCC 和 HBC。

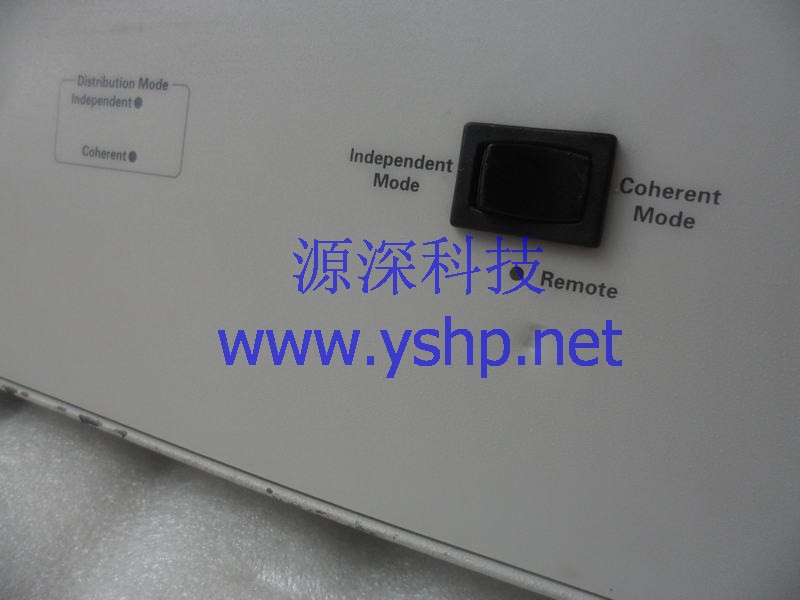

分布式放大器可从一个“主”信号源获取振荡器信号，将其放大后分配给其他多个“从”信号源上。 分布式放大器具有两种工作模式： 分布模式和校准模式。 工作模式可通过前面板上的开关手动选择。

在分布模式中，有 1 路射频输入和 4 路射频输出。 在校准模式中，有 4 路射频输入和 4 路射频输出。 每路射频输入都与其对应的射频输出直接连接。
